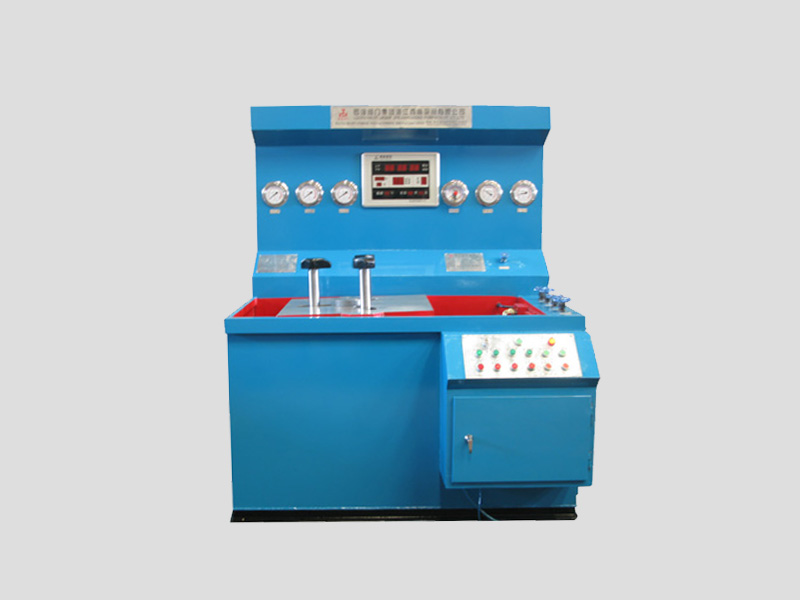

蝶閥是由一個圓形的蝶板在閥體的軸線轉動,來控製閥門的啟閉與調節,蝶閥的開啟關閉隻需要早0到90度上進行。YFA-D型小口徑吉林蝶閥液壓測試台是羅浮閥門集團浙江吉林西高泵閥有限公司在積累多年生產閥門檢測設備技術的基礎上按照GB/T13927-2008《工業閥門 壓力試驗》的標準規範要求,自行設計改進的新一代液壓吉林閥門試驗台。
小口徑蝶閥由橡膠密封蝶閥和碳鋼或不鏽鋼閥板、閥杆構成。小口徑蝶閥適用於溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。蝶閥的生產上有著很強大的優勢,主要在於電動蝶閥,氣動蝶閥,焊接蝶閥,脫硫蝶閥的研發生產製造,焊接蝶閥沒有自鎖的能力,使得蝶閥固定就必要在閥杆上安裝減速器來控製住閥板,達到控製介質的效果,再用減速器可以偷生自鎖能力的通知也使得閥門在調節與控製上擱在穩定,閥杆可以停止在任意的位置,來增加操作性。
蝶閥液壓測試台工作程序
(1)小口徑蝶閥液壓測試台點動夾爪退到更大位置;
(2)將被試蝶閥放在工作台密封盤中心;
(3)點動夾爪小進至被測蝶閥所需位置;
(4)點動夾緊爪,夾緊被測蝶閥(法蘭或平麵);
(5)按增壓扭至所需壓力(夾緊油缸所需壓力對照表)(貼在機上)。增壓按鈕可多次點動,每次間隔若三秒鍾左右, (指次按下未達到所需壓力時)。更高壓力32MPa;
(6)進行水壓或氣壓對被試蝶閥進行測試;
(7)測試完畢後,蝶閥液壓測試台打開放水或氣開關,泄掉壓力即可;
(8)先後按各放鬆鈕,將被測小口徑蝶閥拿下來。
蝶閥液壓測試台產品特點
¤ 小口徑蝶閥液壓測試台適用於法蘭式、對夾式蝶閥的閥門密封試壓和閥門強度試壓等的壓力性能試驗。
¤ 試驗過程沒有受外力影響,符合《通用閥門壓力試驗》標準。
¤ 采用抱壓蝶閥密封麵壓緊密封,根據被測蝶閥口徑大小夾爪軸向伸縮,徑向進退定位抱緊。所有工作功能由液壓傳動、電器按鈕控製。
¤ 內置高、低壓水泵,介質水、油可循環使用,留有進氣管接頭。
¤ 試壓介質為水、氣。小口徑蝶閥液壓測試台雙向進壓,泄壓。
¤ 內置電接點壓力表(測試小口徑蝶閥時達到更高壓力時能自動停機保壓)
¤ 壓力表選用耐震表,精度等級1.6級,標準Mpa/Psi
¤ 壓力數據采集係統(PLC人機界麵),客戶可根據實際工程需求選配。
