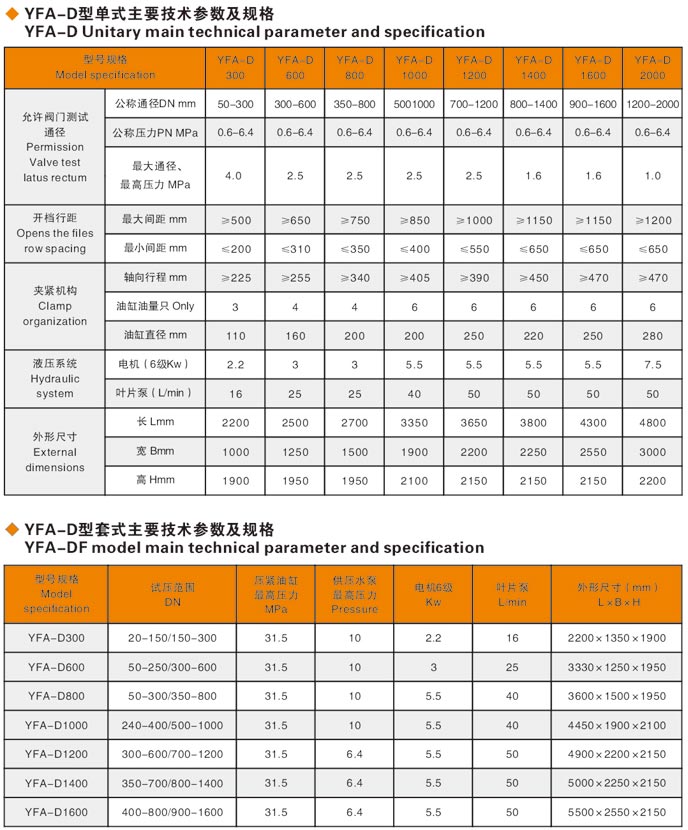

產品參數

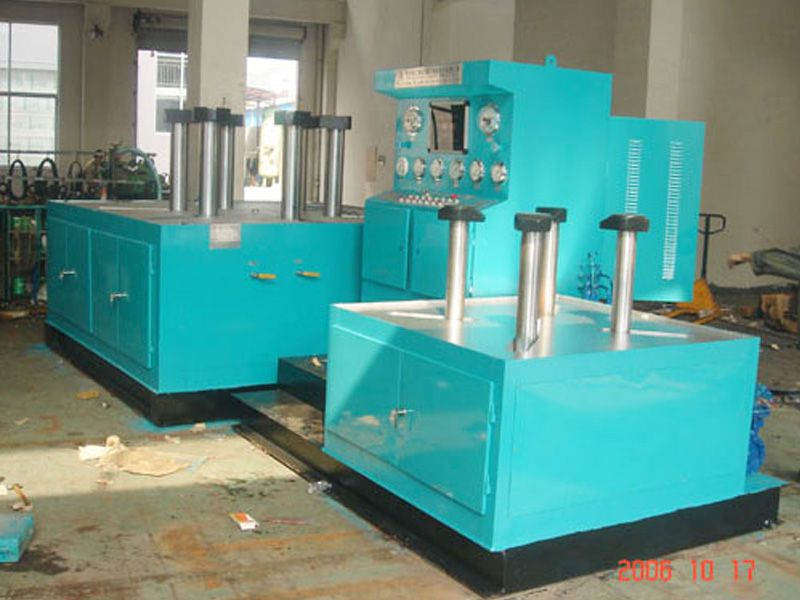

YFA-D型蝶閥試壓機是羅浮閥門集團浙江吉林西高泵閥有限公司研製生產的，專門適用於蝶閥密封性能試驗的檢測設備。

蝶閥產品的主要優點：

1．蝶閥產品的密封可靠，可達到氣密封無泄漏；

2．蝶閥流量特性趨於直線調節性有更佳；

3．結構獨特、外型小輕便、操作靈活、省力、方便；

4．應用範圍廣。如：可用於水、蒸氣、油品、空氣、煤氣等介質。

5．采用三偏心原理，使密封麵近似零靡損延長了閥門的使用壽命；

6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

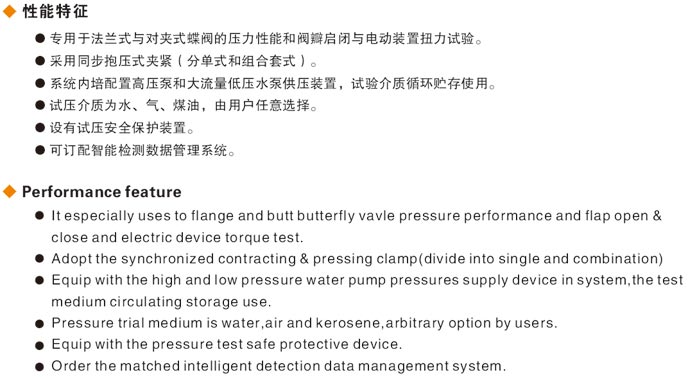

蝶閥試壓機的結構特點

YFA-D型蝶閥試壓機是集機、電、液和液動供壓裝置循環水係統於一體，工作台夾緊爪采用油缸直接驅動夾緊蝶閥來實現測試，使各爪受力均勻，夾緊可靠、夾緊爪的徑向移動功能采用油缸、連杆組成，實現各爪徑向同步移動，保證了各大小不同通徑的蝶閥測試，測試密封時，如有帶法蘭的蝶閥夾緊法蘭、無法蘭的蝶閥由液壓夾爪直接伸延夾住蝶閥平麵即可測試。該機能直觀蝶閥內腔有否泄漏或冒氣泡，如試強度時加蓋上密封盲板即可，在蝶閥試壓機上可做閥門電動裝置力矩及 90度開閉測試。蝶閥測試台隨帶液壓供水泵、介質可循環儲藏使用。使用清水時，必須加防鏽劑，以免使閥門測試後生鏽及影響液動供壓裝置正常的使用功能。

蝶閥試壓機使用方法：

1、用30#-40#液壓油或20#機械油注入液壓係統油箱內，油量不能低於油麵指示器下限。

2、接通電源，點動油泵起動按鈕，檢查電機旋轉方向是否正確(按順時針)。

3、將液壓係統壓力調至5．0MPa，吉林蝶閥液壓測試台即可以進行正常工作。

4、蝶閥試壓機工作程序：

(1)點動夾爪退到更大位置；(2)將被試蝶閥放在工作台密封盤中心；(3)點動夾爪小進至被測蝶閥所需位置；

(4)點動夾緊爪，夾緊被測蝶閥(法蘭或平麵)；(5)按增壓扭至所需壓力(夾緊油缸所需壓力對照表)(貼在機上)。增壓按鈕可多次點動，每次間隔若三秒鍾左右， (指次按下未達到所需壓力時)。更高壓力32MPa；(6)進行蝶閥水壓或氣壓對被試蝶閥進行測試；(7)測試完 畢後，打開放水或氣開關，泄掉壓力即可； (8)先後按各放鬆鈕，將被測蝶閥取下。
