產品參數

安全閥試壓機集機電、液壓、試壓、液體介質貯存循環使用於一體，具有功能完善、性能穩定、自動化程度高等特點。安全閥試壓機廣泛用於公稱通徑DN15-600mm的直通式法蘭及螺紋連接各類高、中、低壓安全閥的強度、密封和泄漏量等各項性能測試。測試介質：水、氣、油。更高密封試驗壓力32MPa，強度48MPa。安全閥性能測試台采用以閥門法蘭端麵定位，活動反爪夾緊法蘭背麵的裝夾方法進行工作。對被檢測閥門無附加影響測試結果的外力，符合GB/T 13927-2008《工業閥門 壓力試驗》、 GB/T 26480-2011《閥門的檢驗和試驗》、JB/T 9092-1999 《閥門的檢驗與試驗》等標準規定的閥門壓力測試要求。

安全閥試壓機結構和工作原理

    安全閥試壓機集機、電、液於一體，以氣體為試驗介質，液氣聯動增壓，設有多極升壓裝置係統，功能滿足工作所需的試驗壓力。工件裝夾由被試閥門法蘭端麵為定位，液壓缸夾爪夾緊法蘭背麵進行夾緊方法。安全閥性能測試台對被試閥門無附加外力影響，完全符合有關標準規定的閥門檢測試驗要求。

    安全閥試壓機由液壓係統、機械部件，電器控製及多極氣源升壓裝置係統等部件組成。液壓係統是安全閥性能試驗台的動力主源。用於各類液壓缸和機械件驅動執行功能。右邊工作台設有夾緊機構和 90度翻轉機構，夾緊機構由夾爪的夾緊裝置和徑向移動裝置組成，試驗麵夾爪由液壓缸直接驅動執行，實現了各爪徑向同步移動，左邊工作台可自動進退。軸向夾緊壓力是按閥門試驗壓力等級不同進行調節增壓(更高液壓增壓壓力31.5MPa)。各夾爪受力均，夾緊可靠，並具有性能好，結構簡單緊湊等特點。

    安全閥試壓機徑向移動由液壓缸傳動執行，各夾爪進退同步，靈活自如，確保通徑大小不同安全閥門的測試。多極氣源升壓裝置是利用液氣聯動增壓。增壓範圍0.6~32 0MPa，用於閥門介質壓力試驗。氣源升壓工作設有自動和手控二種操作選擇，當選用自動升壓工作時，工作人員可以近距離離開操縱台觀察現場試驗情況。

    安全閥試壓機在氣源升壓使用中安全設施由氣源增壓調節閥控製升壓，電接點壓力表指定停機。

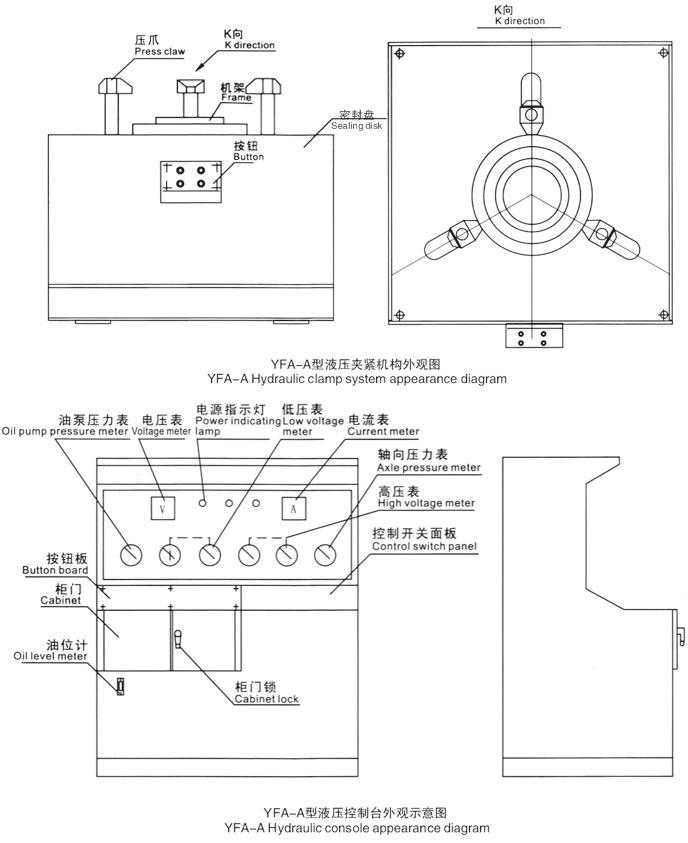

安全閥液壓測試台的外形結構示意圖：
