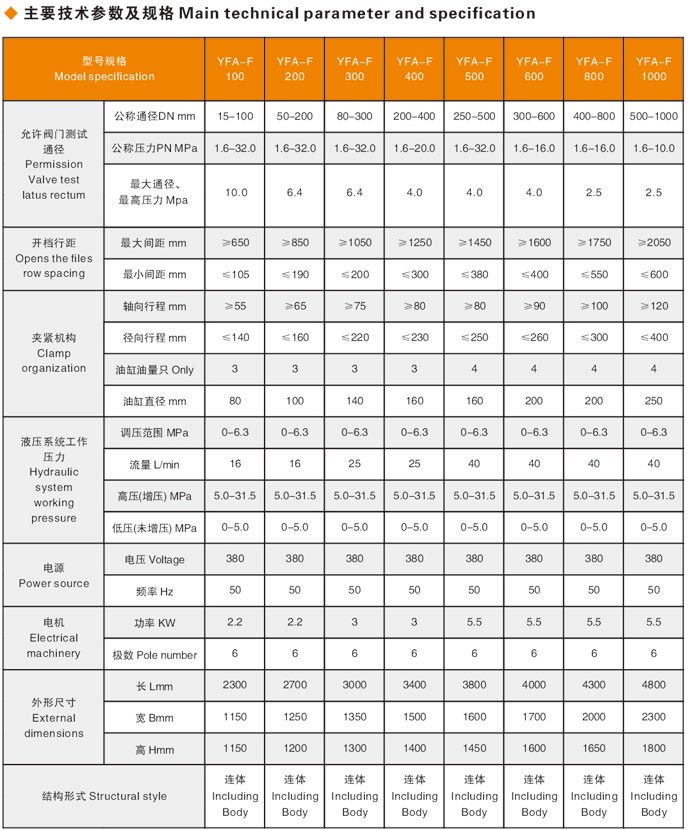

產品參數

YFA-F型止回閥打壓機是專門適用於止回閥性能試驗的液壓閥門試驗裝置。止回閥打壓機集機、電、液和液動供壓裝置循環水係統於一體，工作台夾緊爪采用油缸直接驅動夾緊止回閥打壓來實現測試，使各爪受力均勻，夾緊可靠、夾緊爪的徑向移動功能采用油缸、連杆組成，實現各爪徑向同步移動，保證了各大小不同通徑的止回閥檢驗與測試。

測試密封時，止回閥由液壓夾爪直接延伸夾住止回平麵即可進行測試。止回閥測試機能直觀止回閥密封有無泄漏，如測試強度時加蓋上密封盲板即可。止回閥打壓機YFA-F型隨帶液壓供水泵、介質可循環儲藏使用。使用清水時，必須加防鏽劑，以免使止回閥打壓後生鏽及影響液動供壓裝置正常的使用功能。

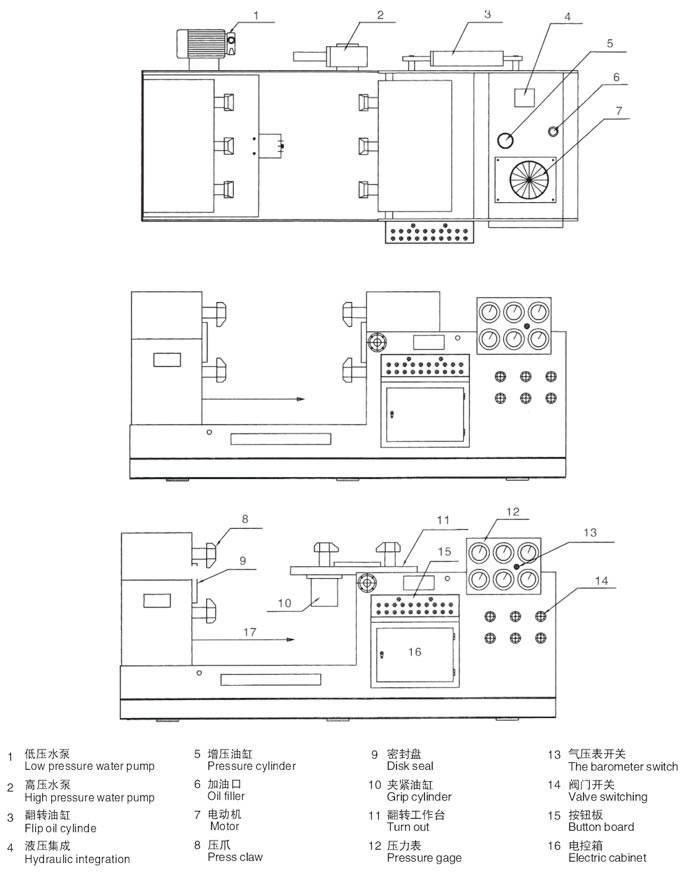

阜新閥門液壓測試台的外形結構示意圖：

止回閥打壓機使用

¤ 用32#-46#液壓油或20#機械油注入液壓係統油箱內，油量不能低於油麵指示器下限。

¤ 接通電源，點動油泵起動按鈕，檢查電機旋轉方向是否正確(按順時針)。

¤ 將液壓係統壓力調至5.0MPa，即止回閥打壓機可以進行正常工作。

止回閥打壓機工作程序：

1)點動夾爪退到更大位置；

2)將被測試止回閥放在工作台密封盤中心；

3)點動夾爪小進至被測止回閥所需位置；

4)點動夾緊爪，夾緊被測止回閥法蘭或平麵)；

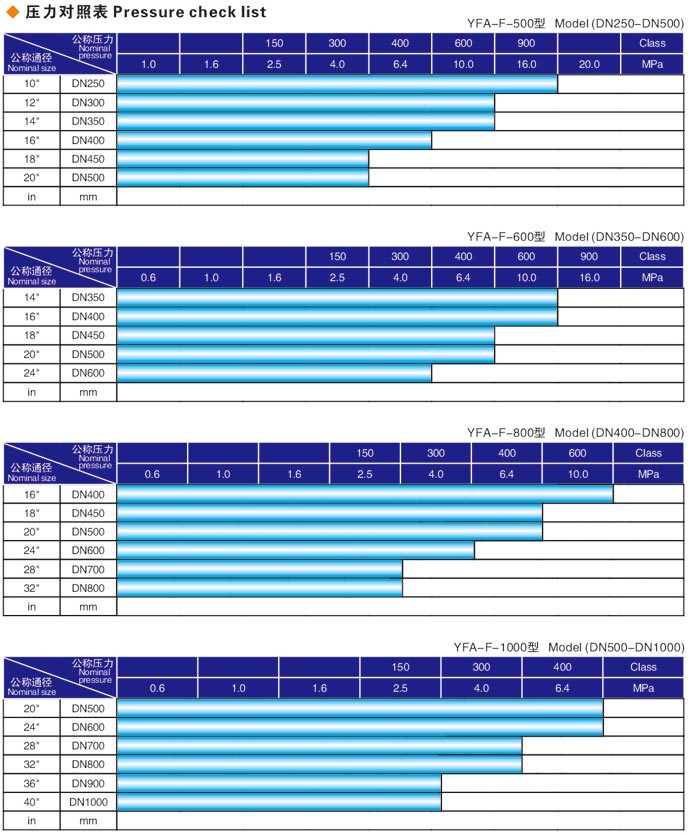

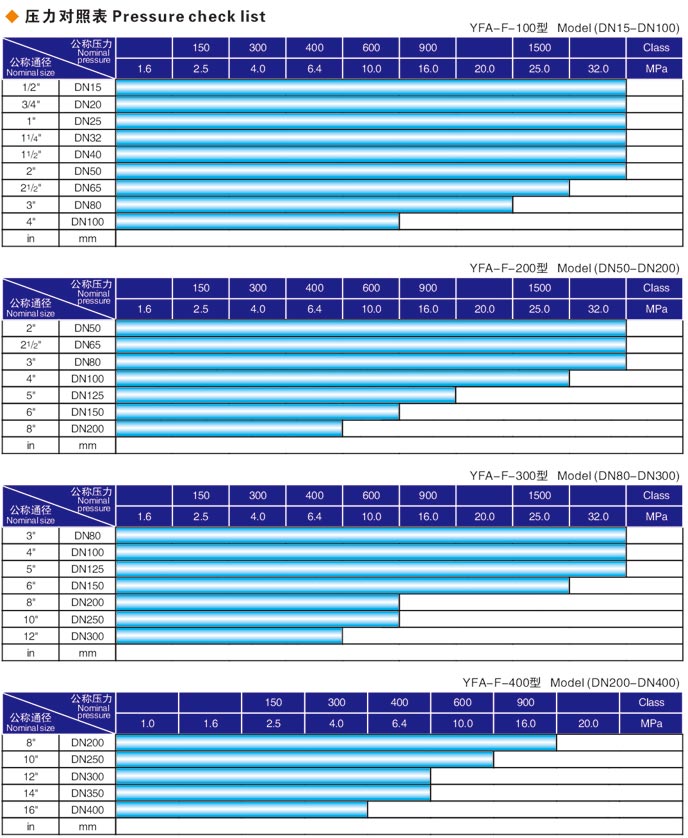

5)按增壓扭至所需壓力(夾緊油缸所需壓力對照表)(貼在機上)。增壓按鈕可多次點動，每次間隔若三秒鍾左右， (指次按下未達到所需壓力時)。更高壓力32MPa；

6)進行水壓或氣壓對被檢驗止回閥進行測試；

7)測試完畢後，打開放水或氣開關，泄掉止回閥壓力即可；

8)先後按各放鬆鈕，將被測止回閥取下。
